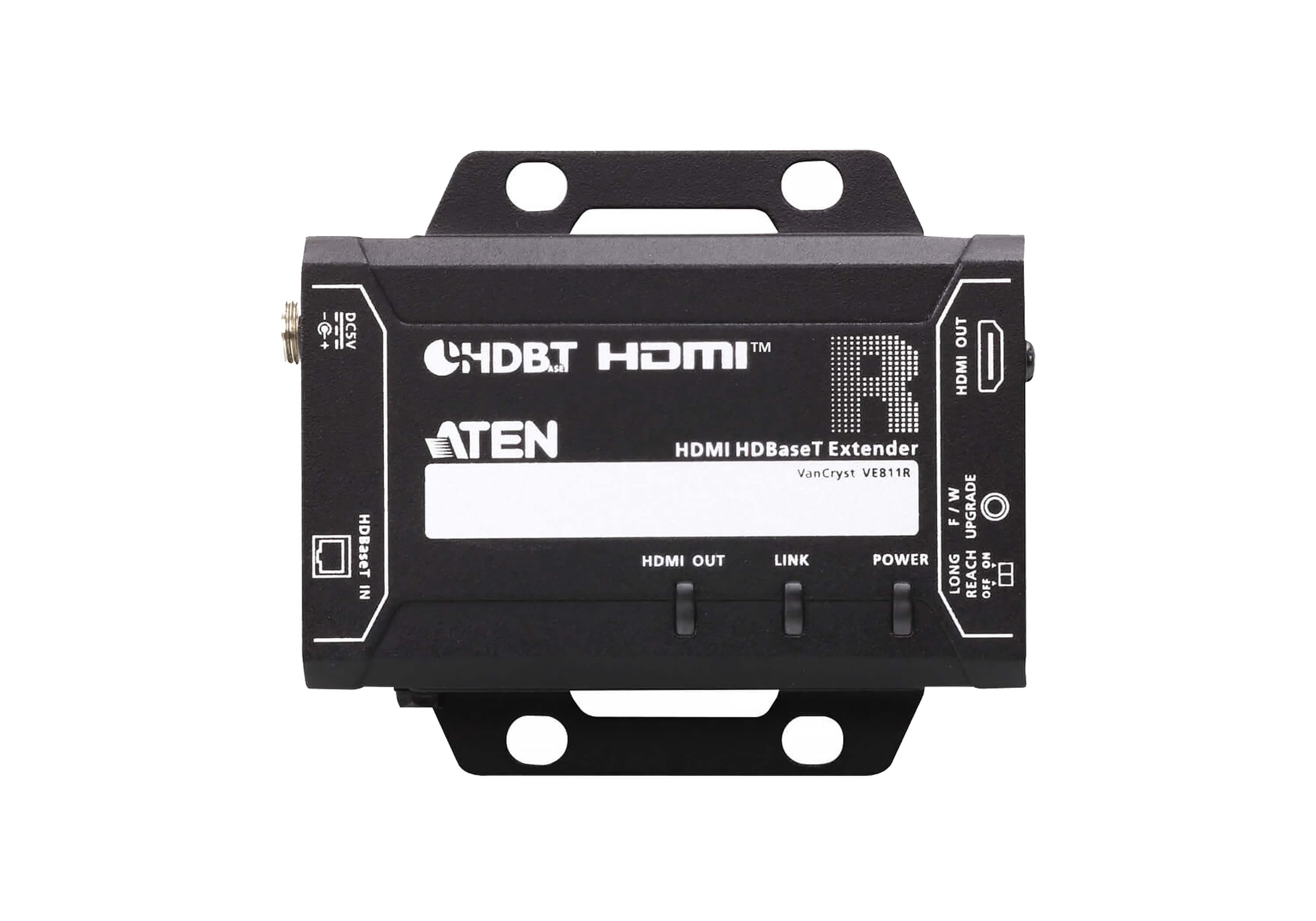

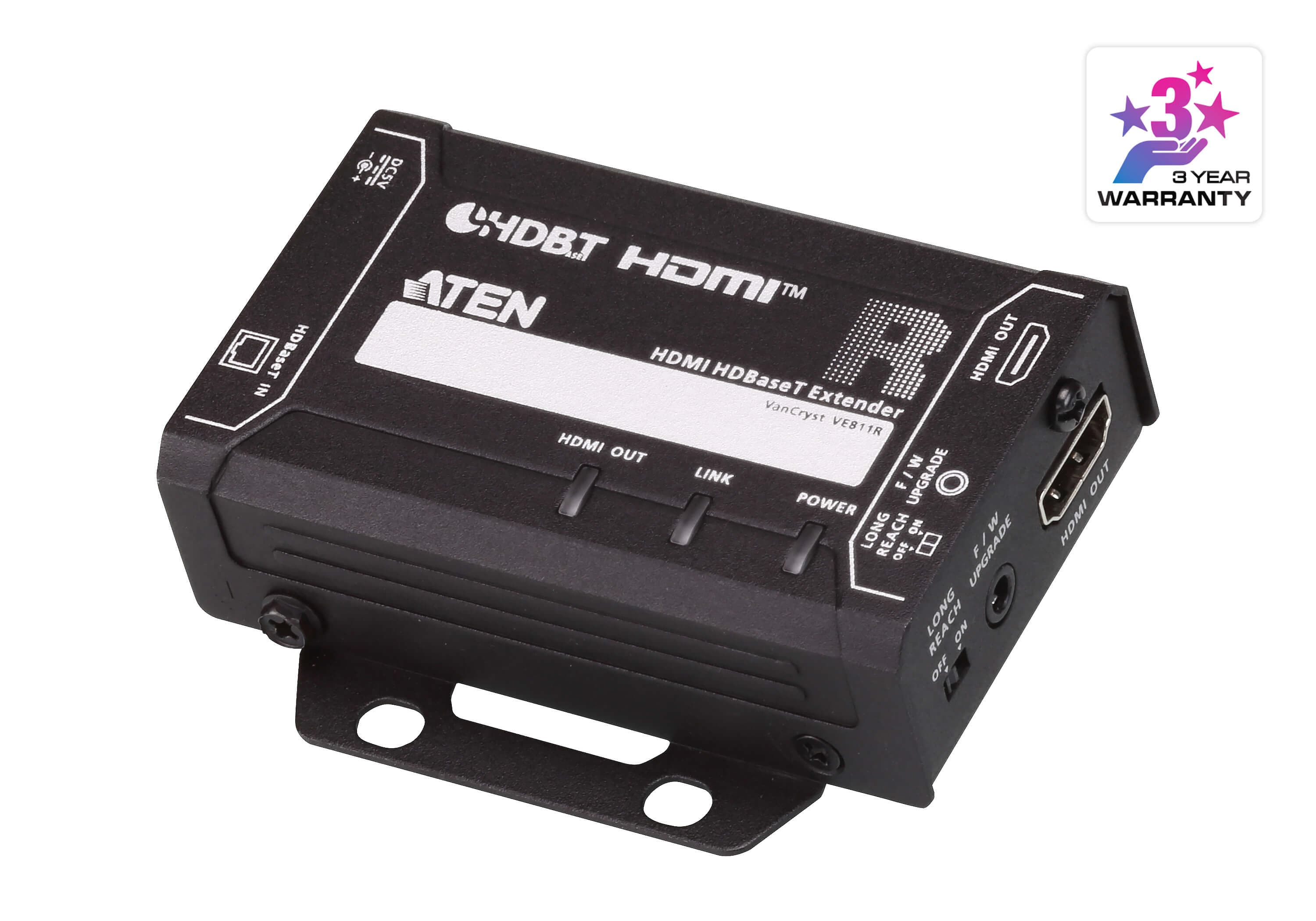

HDMI HDBaseT Receiver (4K@100m) (HDBaseT Class A)

Name: HDMI HDBaseT Receiver (4K@100m) (HDBaseT Class A)
Brand: ATEN
SKU: VE811R

VE811R

Заяви оферта Datasheet PDF Бърз старт CAD чертеж

HDBaseT приемник, който възстановява 4K HDMI сигнал, пренесен по един Cat 5e/6/6a кабел от разстояние до 100 m; в режим Long Reach достига 150 m при 1080p. Сдвоява се със съответния HDBaseT предавател.

Характеристики

HDBaseT connectivity – extends 4K HDMI signals up to 100m via a single Cat 5e/6/6a or ATEN 2L-2910 Cat 6 cable
Supports HDBaseT Long Reach Mode – up to 150 m via a single Cat 5e/6 cable at resolutions up to 1080p
HDMI (3D, Deep Color, 4K)
HDCP 2.2 compatible
Supports resolutions of up to 4K and 1080p
Consumer Electronic Control (CEC) allows interconnected HDMI devices to communicate and respond to a single remote control
Supports wide screen format
Plug and play – no software required
Built-in 8kV / 15kV ESD protection
Rack mountable

Видео изход

Интерфейси: 1 x HDMI Type A Female (Black)
Импеданс: 100 Ω
Макс. разстояние: 3 m

Видео

Макс. скорост на данните: 10.2Gbps (3.4Gbps per lane)
Макс. пикселна честота: 340 MHz
Съответствие: HDMI (3D, Deep Color, 4K) HDCP2.2 Compatible Consumer Electronics Control (CEC)
Макс. резолюция / разстояние: Up to 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) *4K supported: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)

Аудио

Изход: 1 x HDMI Type A Female (Black)

Конектори

Между устройства: 1 x RJ-45 Female
Обновяване на фърмуера: 1 x Mini Stereo Jack Female (Black)
Захранване: 1 x DC Jack (Black) with locking

Бутони и превключватели

Превключвател Long Reach: 1 x Slide Switch - ON/OFF
Консумация: DC5V:3.84W:18BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.

Работна среда

Работна температура: 0 - 40°C
Температура на съхранение: -20 - 60°C
Влажност: 0 - 80% RH, Non-Condensing

Физически характеристики

Корпус: Metal
Тегло: 0.17 kg ( 0.37 lb )
Размери (Д x Ш x В) със скоба: 8.64 x 7.30 x 2.47 cm (3.4 x 2.87 x 0.97 in.)
Размери (Д x Ш x В) без скоба: 8.20 x 5.20 x 2.37 cm (3.23 x 2.05 x 0.93 in.)
Входни резолюции: 640 x 480 @ 60/67/72/75 Hz
640 x 480 @ 60Hz (4:3): 480p 60 Hz (4:3)/(16:9)
720 x 400 @ 70 Hz: 576p 50 Hz (4:3)/(16:9)
800 x 600 @ 56/60/72/75 Hz: 720p 50/60 Hz
1024 x 768 @ 60/70/75 Hz: 1080i 50/ 60 Hz
1280 x 800 @ 60 Hz: 1080p 24/25/30/50/60 Hz
1280 x 1024 @ 60/75 Hz: 3840 x 2160p 24/25/30 Hz
1400 x 1050 @ 60 Hz: 3840 x 2160p 50/60 Hz 4:2:0
1440 x 900 @ 60 Hz: 4096 x 2160p 24/25/30 Hz
1600 x 1200 @ 60 Hz: 4096 x 2160p 50/60 Hz 4:2:0
1680 x 1050 @ 60 Hz
1920 x 1080 @ 60 Hz
1920 x 1200 @ 60 Hz
