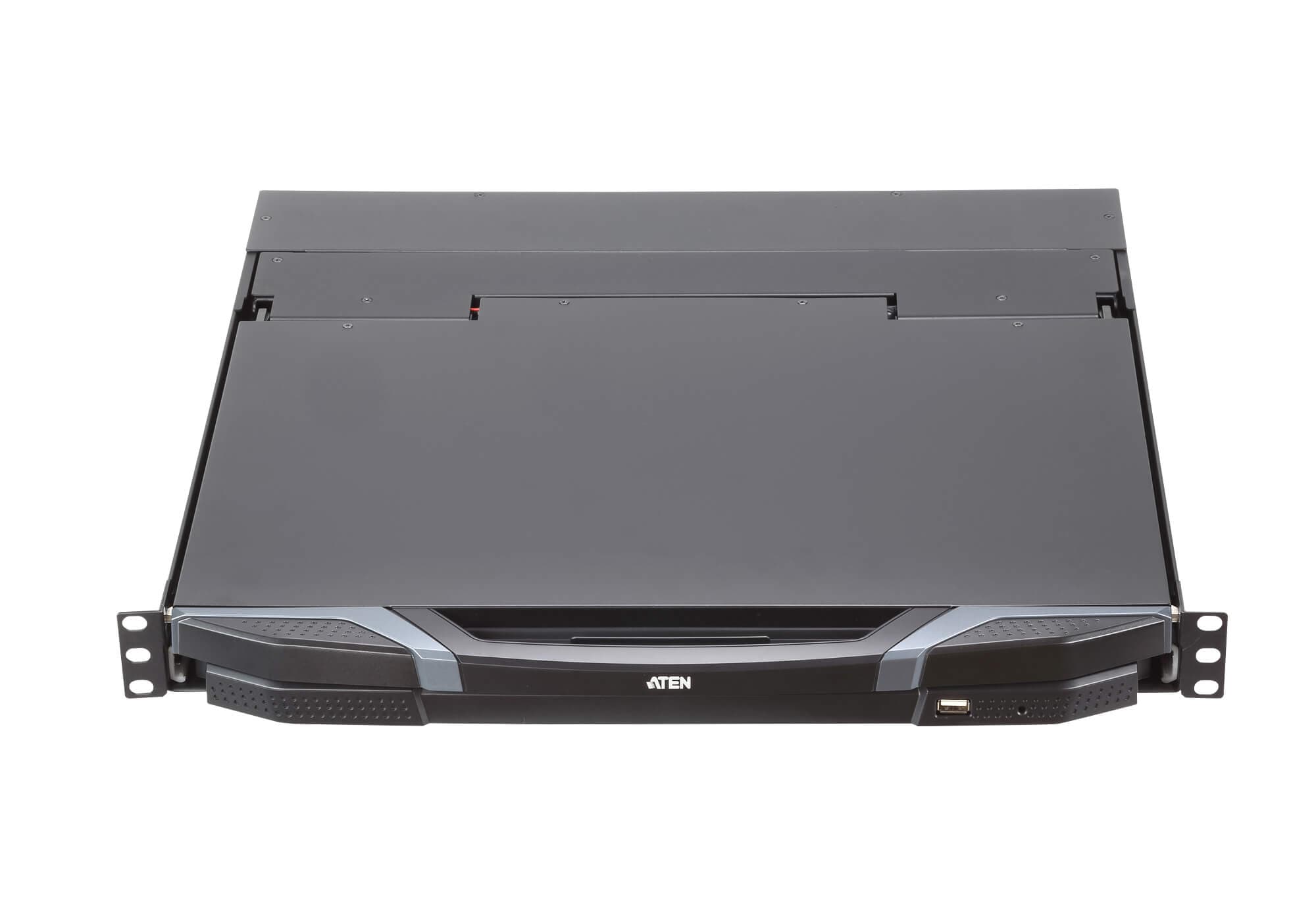

Ultra Short Depth Dual Rail WideScreen LCD Console (USB, HDMI / DVI / VGA)

Name: Ultra Short Depth Dual Rail WideScreen LCD Console (USB, HDMI / DVI / VGA)
Brand: ATEN
SKU: CL3800

CL3800

Заяви оферта Datasheet PDF Ръководство Бърз старт CAD чертеж

LCD конзола за rack монтаж с 18.5-инчов широкоекранен дисплей и клавиатура с тъчпад на двойна релса. Свързва се към компютър или KVM превключвател през HDMI, DVI или VGA; къса дълбочина за плитки шкафове.

Характеристики

Exclusive LED illumination light – designed by ATEN to illuminate the keyboard and touchpad to allow visibility in low-light conditions
Integrated LCD KVM console with an 18.5'' LED-backlit widescreen LCD monitor in a dual rail housing with top and bottom clearance for smooth operation in a 1U high system rack

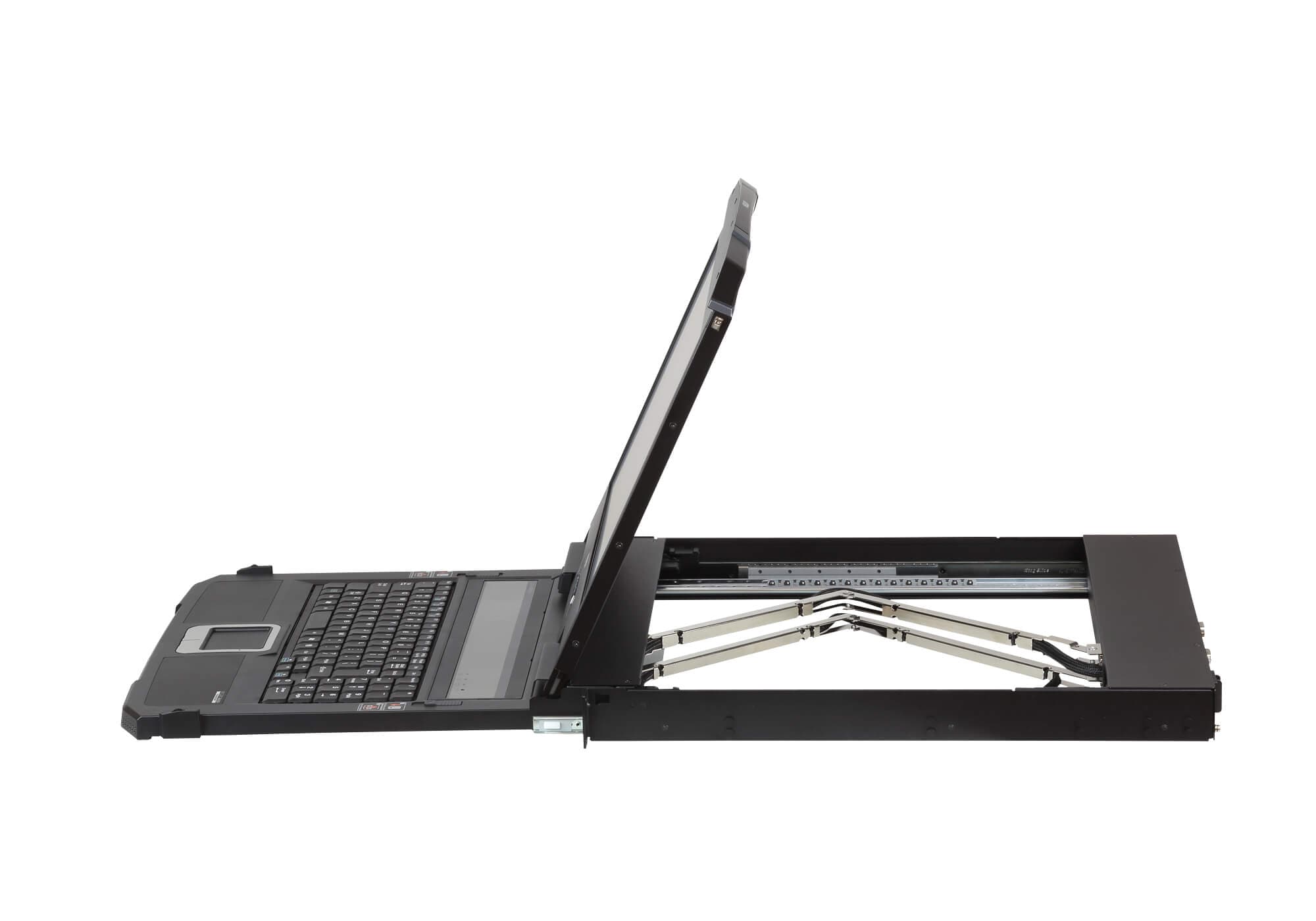

Short-depth design allows you to work with your rack-mounting equipment in narrow spaces

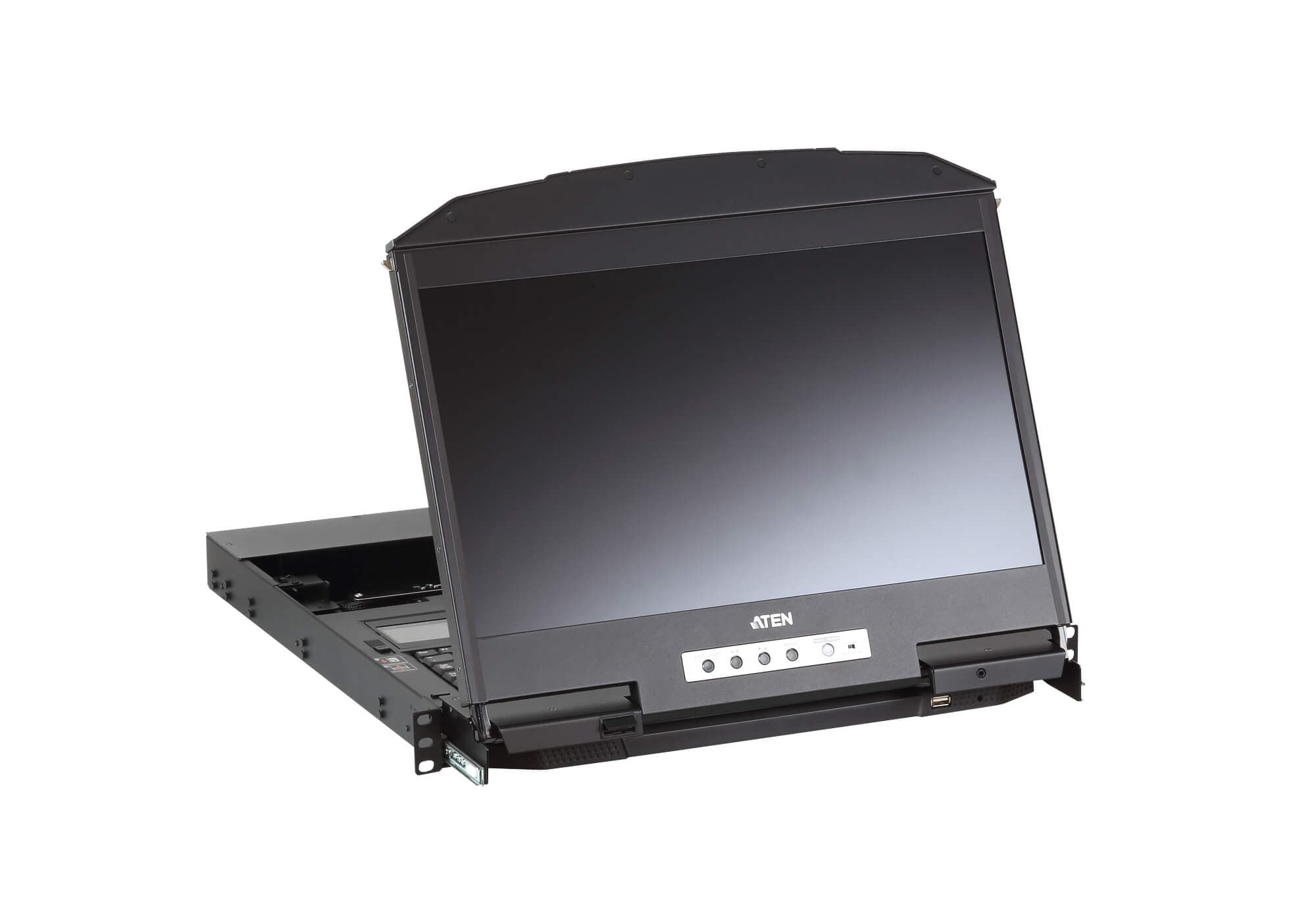

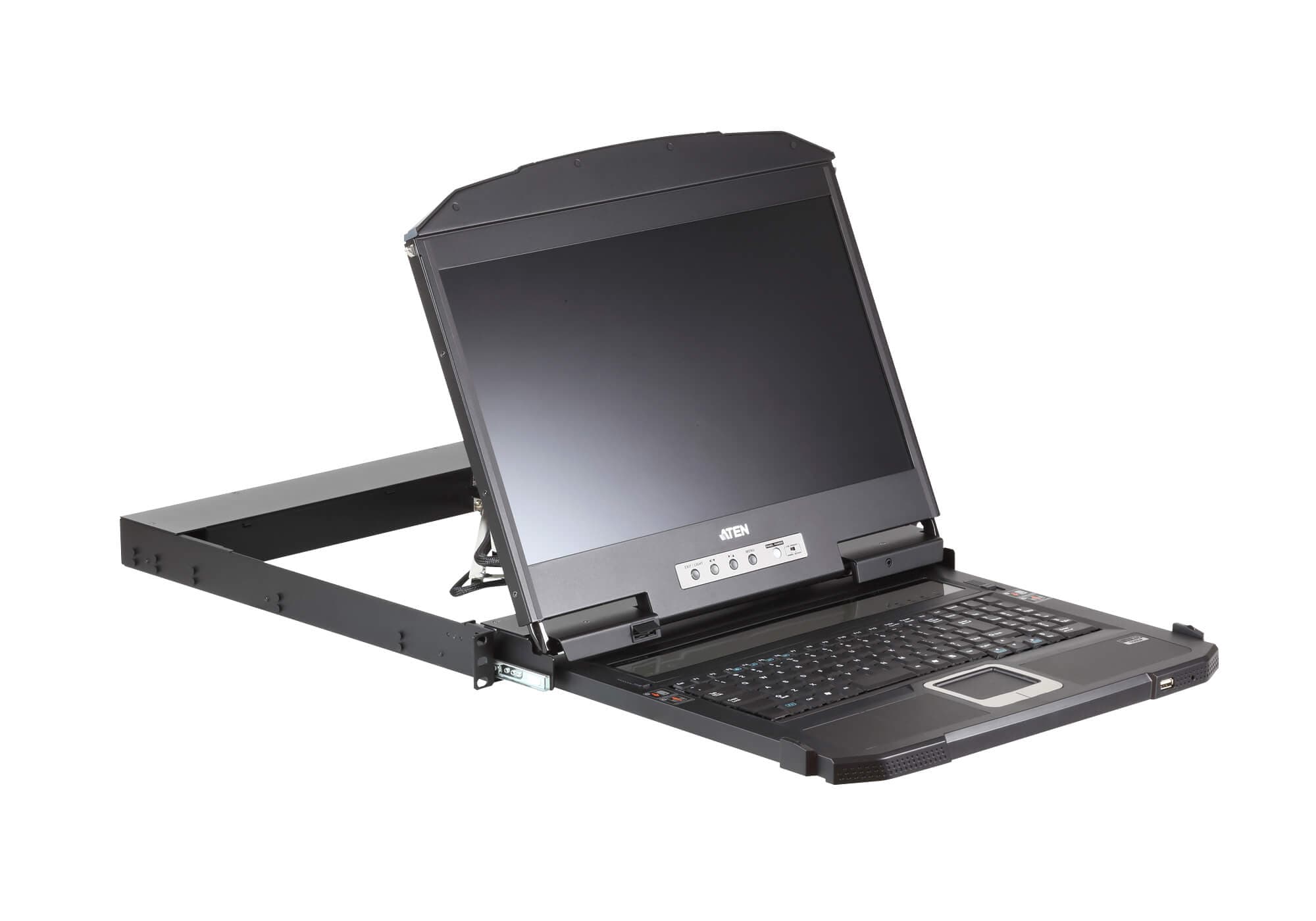

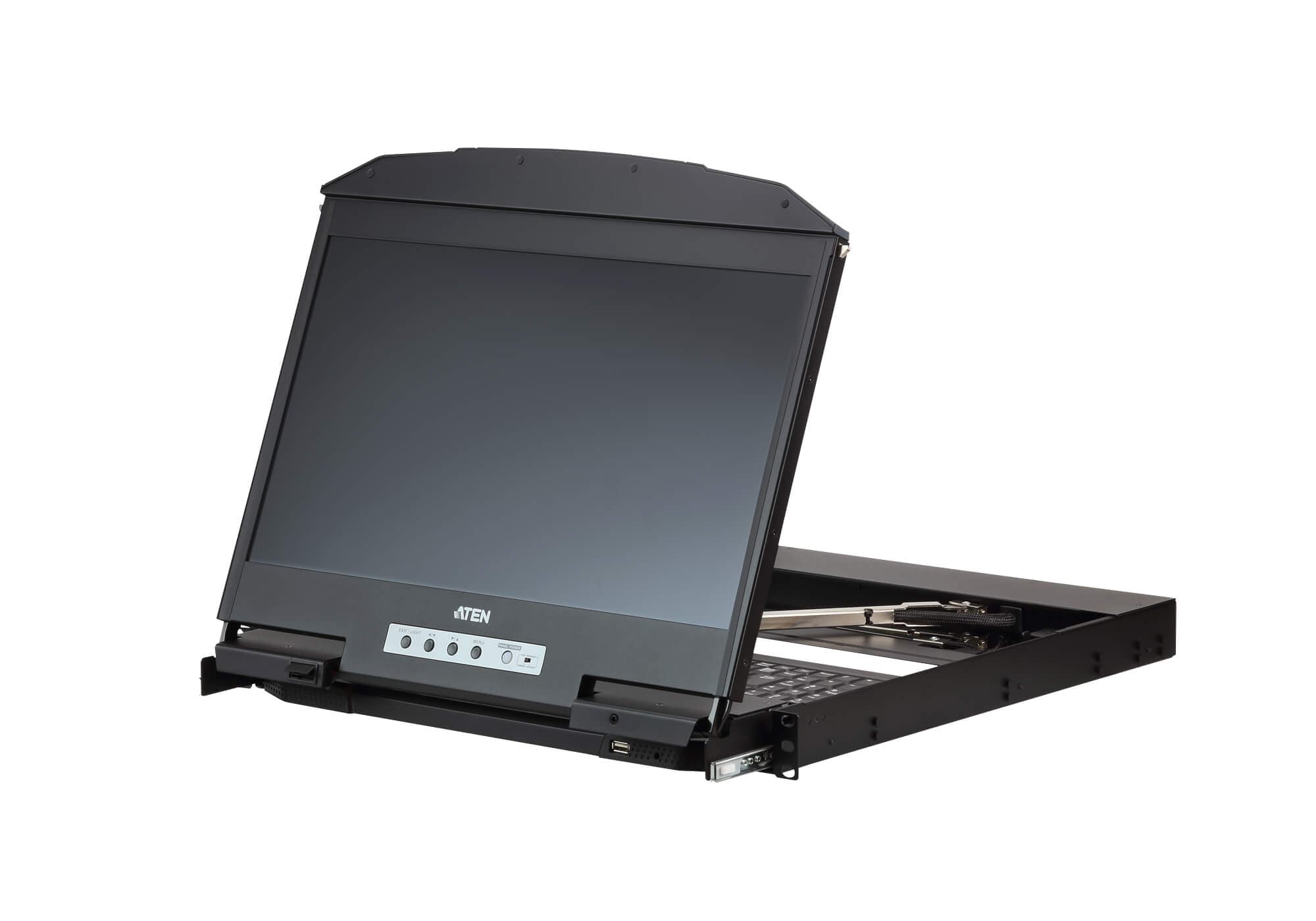

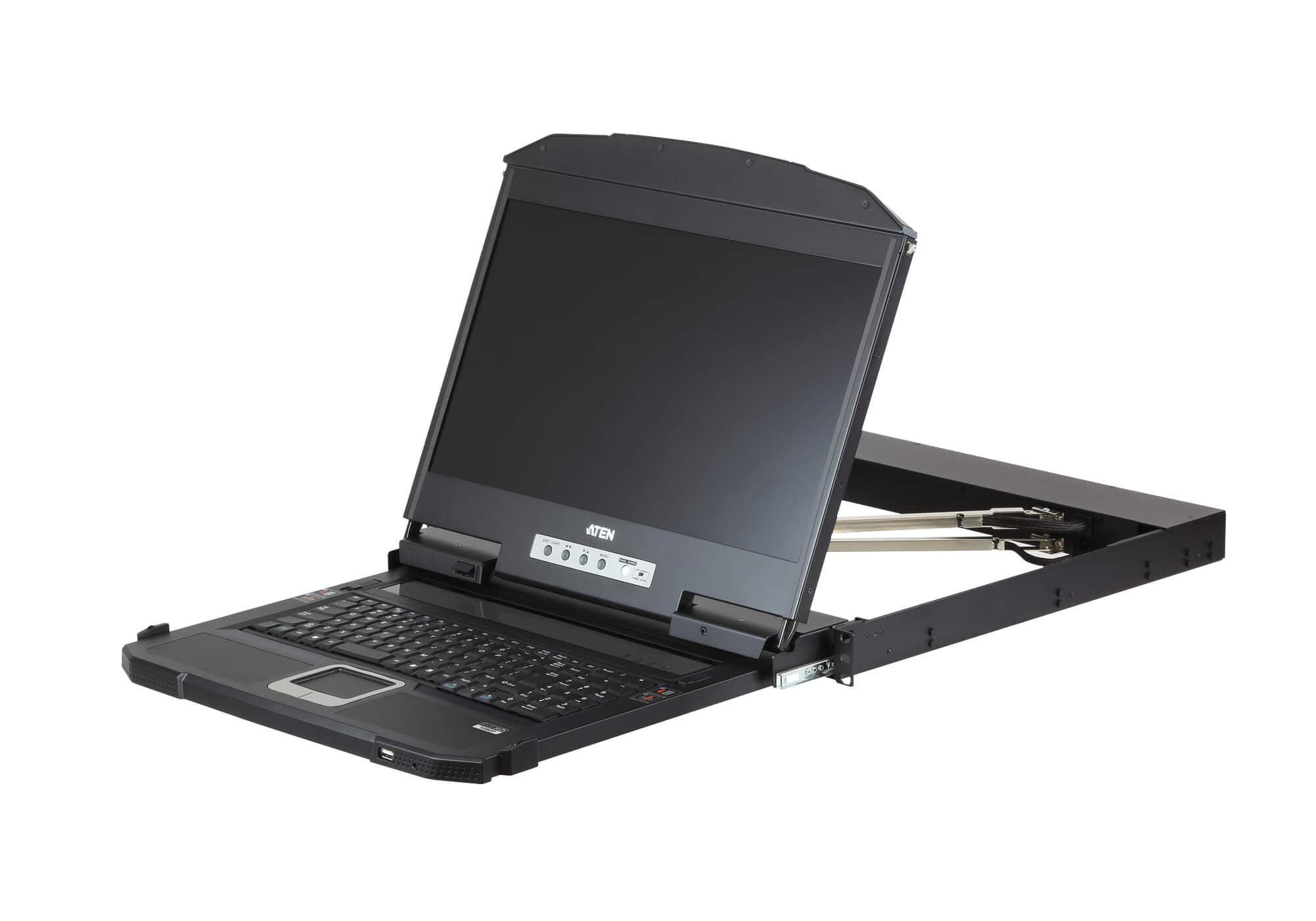

Dual rail design allows LCD monitor and keyboard/touchpad modules to operate independently
Console lock – enables the console drawer to remain securely locked away in position when not in use
Optional 2-in-1U Mounting Kit (2K-0001/2K-0002/2K-0007) – fitting the CL3800 and a rack KVM switch/KVM over IP switch in 1U of space on a rack for space-saving, easy and flexible operation1
Support three types of video inputs – HDMI, DVI, and VGA1
The 18.5" LCD screen offers resolutions of up to 1920 x 1080 (Full HD) @ 60Hz for CL3800NW and resolutions of up to 1366 x 768 @ 60Hz for CL3800NX
External console supports input video resolutions up to 1920 x 1200 @ 60Hz
Audio support for connecting speakers
Standard rack mount kit included
Optional rack mount kits available including easy installation options2
No software required
Firmware upgradable
Supports hot-plugging

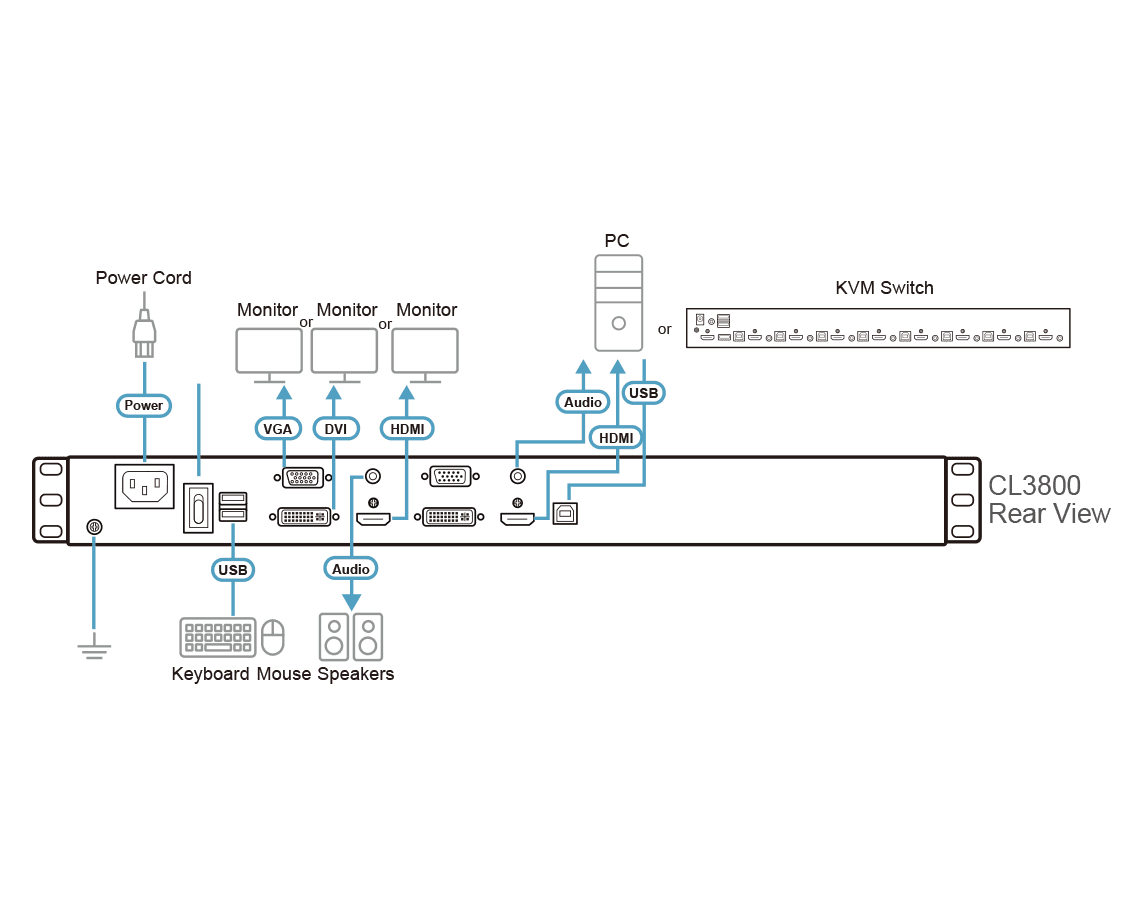

Supports an external console with USB / HDMI / DVI / VGA connectors1

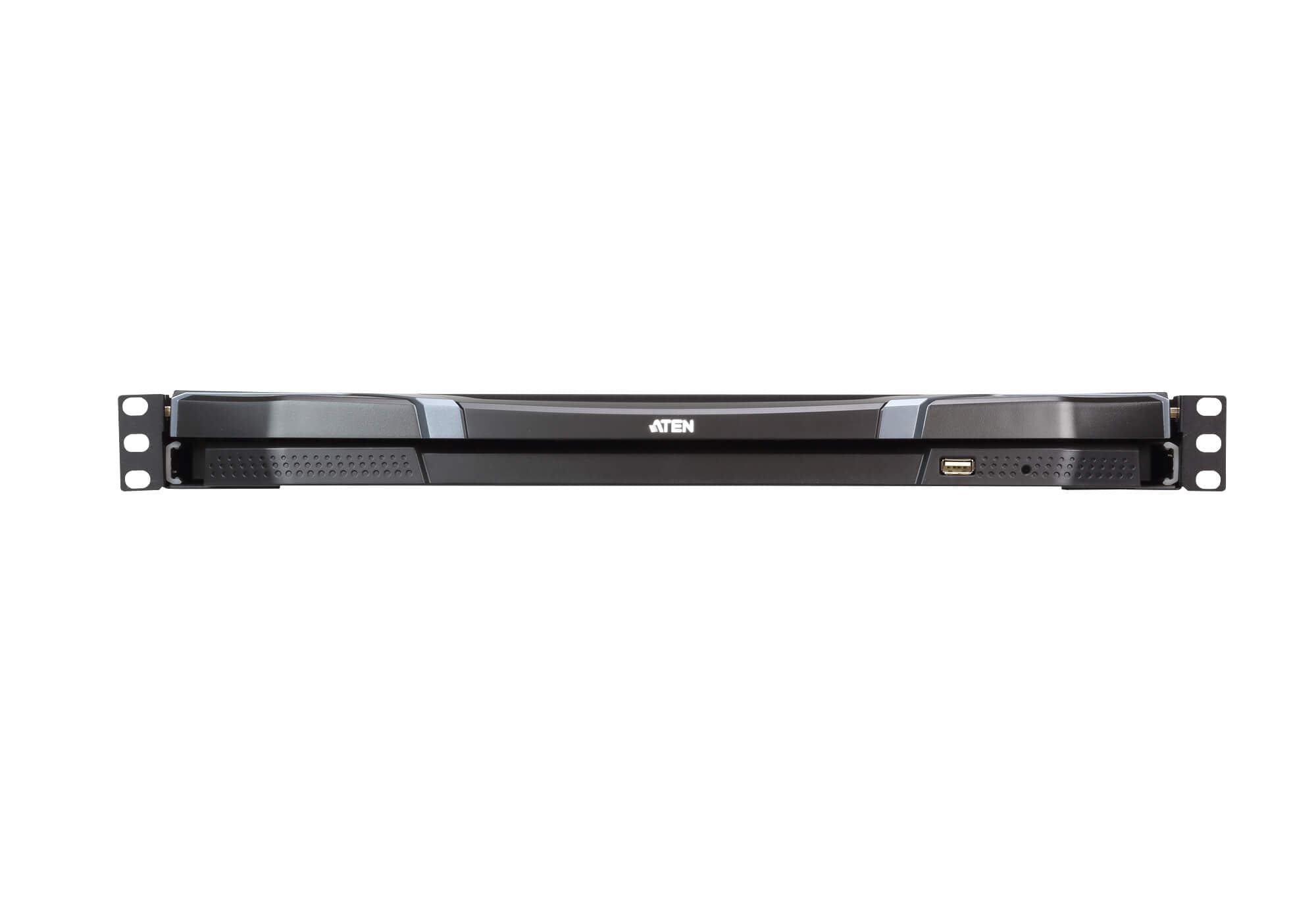

Additional hot-pluggable USB mouse port on front panel (also functions as a USB peripheral port)
Console selection via hotkey
Standard 105-key keyboard Note: 1.Only one video signal (HDMI, DVI-D, or VGA) can be displayed at time. 2. Contact your ATEN dealer for product information. More information about "Easy Rack Mounting"...

Връзки към компютри

Директно: 1
Директно: 1
Избор на конзола: Hotkey
Избор на конзола: Hotkey

Конектори

KVM портове: 1 x HDMI Female 1 x DVI-D Female (White) 1 x HDB-15 Male (Blue) 1 x USB Type B Female 1 x 3.5mm Audio Jack Female (Green)
KVM портове: 1 x HDMI Female 1 x DVI-D Female (White) 1 x HDB-15 Male (Blue) 1 x USB Type B Female 1 x 3.5mm Audio Jack Female (Green)
Обновяване на фърмуера: 1 x 3.5mm Audio Jack Female (Black)
Обновяване на фърмуера: 1 x 3.5mm Audio Jack Female (Black)
Захранване: 1 x IEC 60320/C14
Захранване: 1 x IEC 60320/C14

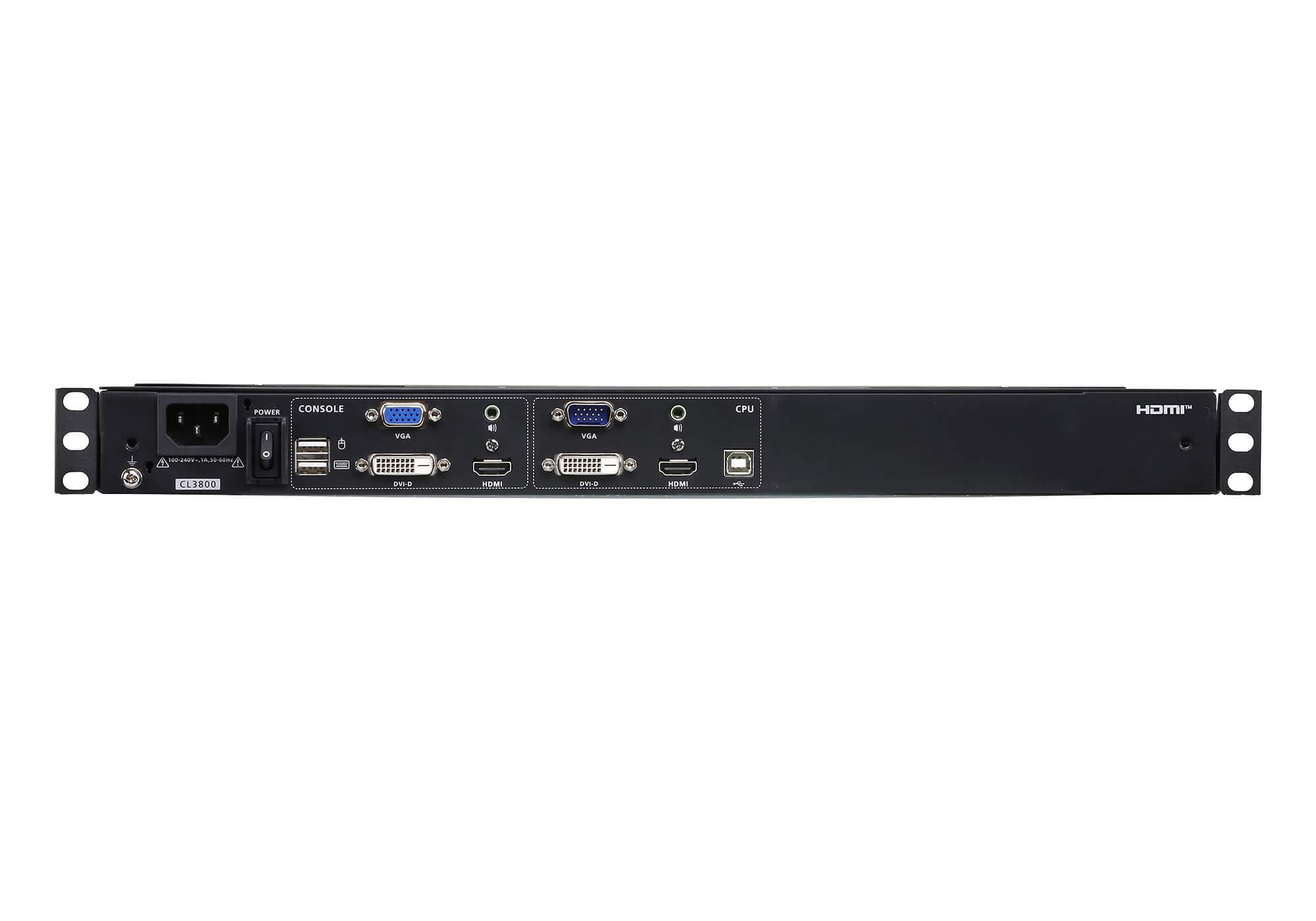

Външни конзолни портове: 1 x HDMI Female 1 x DVI-D Female (White) 1 x HDB-15 Female (Blue) 2 x USB Type A Female 1 x 3.5mm Audio Jack Female (Green)
Външни конзолни портове: 1 x HDMI Female 1 x DVI-D Female (White) 1 x HDB-15 Female (Blue) 2 x USB Type A Female 1 x 3.5mm Audio Jack Female (Green)
Външна мишка / периферия: 1 x USB Type A Female (Front)
Външна мишка / периферия: 1 x USB Type A Female (Front)

Бутони и превключватели

Нулиране: 1 x Semi-recessed Pushbutton
Нулиране: 1 x Semi-recessed Pushbutton
Обновяване на фърмуера: 1 x Slide Switch
Обновяване на фърмуера: 1 x Slide Switch
Захранване: 1 x Rocker Switch
Захранване: 1 x Rocker Switch
Управление на дисплея: 4 x Pushbutton
Управление на дисплея: 4 x Pushbutton
Захранване на дисплея: 1 x LED Pushbutton
Захранване на дисплея: 1 x LED Pushbutton

Индикатори

Захранване: 1 x KVM Console (Dark Green) 1 x LCD (Orange)
Захранване: 1 x KVM Console (Dark Green) 1 x LCD (Orange)
Заключване: 1 x Num Lock (Green) 1 x Caps Lock (Green) 1 x Scroll Lock (Green)
Заключване: 1 x Num Lock (Green) 1 x Caps Lock (Green) 1 x Scroll Lock (Green)
LED осветление: 1 x LED Illumination Light
LED осветление: 1 x LED Illumination Light

Панел

LCD модул: 18.5" TFT-LCD
LCD модул: 18.5" TFT-LCD
Резолюция: 1920 x 1080 @ 60 Hz
Резолюция: 1366 x 768 @ 60 Hz
Време за реакция: 20 ms
Време за реакция: 5 ms
Зрителен ъгъл: 178° (H), 178° (V)
Зрителен ъгъл: 170° (H), 160° (V)
Стъпка на пикселите: 0.213 mm x 0.213 mm
Стъпка на пикселите: 0.3 mm x 0.3 mm
Поддържани цветове: 16.77M colors
Поддържани цветове: 16.77M colors
Контраст: 1000 : 1
Контраст: 1000 : 1
Яркост: 350 cd/m²
Яркост: 250 cd/m²

Видео

Входна видео резолюция: up to 1920 x 1200 @ 60Hz; 1920 x 1080 @ 60 Hz, DDC2B
Входна видео резолюция: up to 1920 x 1200 @ 60Hz; 1366 x 768 @ 60 Hz, DDC2B

Емулация

Клавиатура / мишка: USB
Клавиатура / мишка: USB
Макс. входна мощност: 100–240V AC; 50–60Hz; 1A
Макс. входна мощност: 100–240V AC; 50–60Hz; 1A
Консумация: AC110V:26.6W:140BTU/h AC220V:26.8W:141BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.
Консумация: AC110:18.3W:101BTU/h AC220:17.8W:98BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded.

Работна среда

Работна температура: 0-40°C
Работна температура: 0-40°C
Температура на съхранение: -20-60°C
Температура на съхранение: -20-60°C
Влажност: 0 - 80% RH, Non-condensing
Влажност: 0 - 80% RH, Non-condensing

Физически характеристики

Корпус: Metal + Plastic
Корпус: Metal + Plastic
Тип релси: Dual Rail
Тип релси: Dual Rail
Тегло: 9.61 kg ( 21.17 lb )
Тегло: 9.79 kg ( 21.56 lb )
Размери (Д x Ш x В): 48.06 x 51.42 x 4.28 cm (18.92 x 20.24 x 1.69 in.)
Размери (Д x Ш x В): 48.06 x 51.42 x 4.28 cm (18.92 x 20.24 x 1.69 in.)
Размери на корпуса (Д x Ш x В): 44.92 X 46.74 X 4.28 cm (17.69 x 18.40 x 1.69 in.)
Размери на корпуса (Д x Ш x В): 44.92 X 46.74 X 4.28 cm (17.69 x 18.40 x 1.69 in.)
Забележка: Body Dimensions exclude I/O ports, handles, and mounting brackets.
Забележка: Body Dimensions exclude I/O ports, handles, and mounting brackets.
Забележка: For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.
